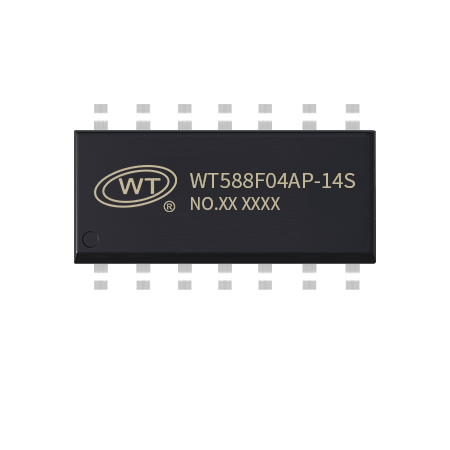

做语音提示的产品，绕不开两件事：声音要够响、电路要够简。WT588F04AP-14S 是深圳唯创知音电子有限公司推出的一款大功率语音芯片， 内置 D 类功率放大电路，直接接喇叭就能出声，省去外置功放和 LC 滤波的烦恼，整个音频部分的外围元件数量砍了一大截。
存储方面，芯片自带 460 KB Flash，高品质语音可以塞进去约 370 秒，最多支持 1000 段地址索引。 工业报警、医疗提示、儿童玩具、门禁广播，这些场景的语音量基本都够用，不需要外挂 Flash。
有个细节值得单独说：语音内容可以用配套的在线下载器直接替换，不用换芯片，不用重新打板。 产品量产后如果需要改提示语、换语言版本，拿下载器对着板子烧一下就行。对于要维护多个现场设备的团队来说， 这个功能能省不少来回跑的时间。
芯片支持 2.5 V 到 5.5 V 宽电压供电，待机电流只有 5 μA，播放结束后自动进休眠，不用 MCU 单独管电源状态。 通讯接口支持一线和两线串口两种方式，根据 MCU 剩余 IO 口数量自由选择，接入门槛不高。
SOP-14 封装，14 个引脚，有几个细节要注意
WT588F04AP-14S 采用 SOP-14 封装，引脚不算多，但有几处需要特别留意：PA2（第 4 脚）是 BUSY 信号输出， 播放期间输出高电平，空闲时为低电平，可接 MCU 检测播放状态。这个脚禁止加上拉或下拉电阻， 否则芯片有概率进入非正常工作模式，是 layout 阶段容易踩的一个坑。 VPD（第 12 脚）单独给内部功放供电，建议与 VCC 分开走线、各自就近接去耦电容，可以有效减少播放时的底噪。
| 管脚名称 | 引脚编号 | 类型 | 功能描述 |
|---|---|---|---|
| SPK+ | 1 | 输出 | 扬声器正极输出，直接外接喇叭 |
| SPK− | 2 | 输出 | 扬声器负极输出，直接外接喇叭 |
| COM | 3 | 旁路 | 可外接电容至 GND，降低高频噪音（建议接 104 电容） |
| PA2 | 4 | I/O | BUSY 忙信号输出（播放中为高电平）/ 下载器烧写口。请勿添加上下拉电阻 |
| PA1 | 5 | I/O | 两线串口时钟 CLK / 一线串口数据 DATA / 下载器烧写口 |
| PA0 | 6 | I/O | 两线串口数据 DATA / 下载器烧写口 |
| PA3 | 7 | I/O | 下载器烧写专用口 |
| OUT-P | 8 | 输出 | 差分音频信号正极输出 |
| VCC | 9 | 电源 | 电源正极，建议供电范围 3.3 V ～ 5 V |
| OUT-N | 10 | 输出 | 差分音频信号负极输出 |
| GND | 11 | 电源 | 电源负极（地） |
| VPD | 12 | 电源 | 内部功放专用供电脚，电压范围 3.0 V ～ 5.5 V；音量较大时建议 5 V 供电 |
| INP | 13 | 输入 | 差分音频信号正极输入 |
| INN | 14 | 输入 | 差分音频信号负极输入 |
| ※ PA2（第 4 脚）平时为低电平，播放期间输出高电平作为 BUSY 信号；请勿对该引脚添加上拉或下拉电阻。 | |||
测试条件：VCC = 3.0 V，Ta = 25 ℃
下表为实验室标准测试条件下的电气参数。有一点要注意：芯片上电初始化或正常播放期间， 电源波动不能超过 1.3 V，如果供电线路阻抗偏高或滤波不足，喇叭一发声就掉电压， 可能导致芯片重启或播放异常，建议在 VCC 和 VPD 脚就近各放一个 10 μF + 0.1 μF 的去耦组合。
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 测试条件 |
|---|---|---|---|---|---|
| 工作电压 | VCC |
2.5 V | — | 5.5 V | — |
| 主振荡器频率 | Fbank0 |
4.096 MHz±3% / 8.192 MHz±3% | — | ||
| RC 振荡器频率 | Frc1 |
65.536 MHz±3% | — | ||
| 工作电流 | IOP |
— | 10 mA | — | 空载 |
| IO 逻辑电平（高） | VIH |
0.8 VCC | — | — | — |
| IO 逻辑电平（低） | VIL |
— | — | 0.2 VCC | — |
| IO 输出电平（高） | VOH |
0.95 VCC | — | — | 空载 |
| IO 输出电平（低） | VOL |
— | — | 0.02 VCC | 空载 |
| IO 驱动电流 | IOH |
— | 16 mA | — | IO 强驱动，Vout = VCC−0.4 V |
| 待机电流 | ISB |
— | 5 μA | — | 深度休眠模式 |
| ※ 以上参数测试条件：VCC = 3.0 V，Ta = 25 ℃。芯片正常播放及初始化时，电源波动请勿超过 1.3 V。 | |||||
一线 / 两线串口均适用，单双字节兼容
控制方式分两种：一线串口只占 1 个 GPIO，两线串口需要 CLK + DATA 两个 GPIO，抗干扰更好。 指令本身分单字节和双字节两套，地址段数小于 224 时用单字节发码即可，达到 224 段及以上自动切换双字节。 大多数情况下只需要发地址就能触发播放，不需要前缀，简单直接。
如果需要按顺序播放多段语音，可以用连码指令（F3 + 地址）串起来，最多支持 40 段一次排好， 芯片播完一段接着播下一段，中间不打断。注意两组连码地址之间要留至少 10 ms 的间隔，否则芯片可能漏收指令。
| 功能 | 单字节指令码 | 双字节指令码 | 说明 |
|---|---|---|---|
| 语音播放 | 00H ～ DFH |
0000H ～ 03E7H |
直接发送地址即自动播放对应段语音，无需附加前缀；<224 段用单字节，≥224 段用双字节 |
| 音量调节 | E0H（最小）～ EFH（最大） |
FFE0H ～ FFEFH |
共 16 级；上电默认最大音量，断电后恢复最大，无掉电记忆功能 |
| 无缝循环播放 | F1H |
FFF1H |
进入循环状态后，后续发送的语音地址均循环播放；再发一次 F1 或发 FE 可退出 |
| 循环当前语音 | F2H |
FFF2H |
循环播放当前段；可被 FE、普通地址或 F3 打断；再发一次 F2 停止循环 |
| 连码播放 | F3H + 地址 |
FFF3H + 地址 |
顺序播放多段语音，最多支持 40 组；指令与地址间隔建议 5 ms，组间间隔 ≥10 ms |
| 停止播放 | FEH |
FFFEH |
立即停止当前语音；若需搭配 F3 使用，停止后需等待 ≥25 ms 再发连码指令 |
| ※ 单字节与双字节发码方式等效，地址段数 <224 默认单字节，≥224 默认双字节；未加 F3 的地址指令会打断当前正在播放的语音。 | |||
外围电阻决定输出音量，对着表抄就行
芯片的输出增益由外围输入电阻控制，公式是 Avd = 230K / Rin（Rin = R1 + R11 或 R3 + R12）， Rin 越大增益越低、输出越小。下表给出了几种常见喇叭规格和供电条件下的推荐元件值， 直接对照抄即可，不用自己反推。 如果想要最大 3W 输出，VPD 必须接 5 V；3.3 V 供电时音量会明显下降，设计阶段要提前确认声压是否满足要求。
| 输出功率 | 供电条件 | R1 / R3 | R11 / R12 | C1 / C3 | C13 |
|---|---|---|---|---|---|
| 3 W（4Ω 喇叭） | VCC = VPD = 5 V | 200 KΩ | 1 KΩ | 0.1 μF | 0.01 μF |
| 2 W（4Ω 喇叭） | VCC = VPD = 5 V | 200 KΩ | 1 KΩ | 0.1 μF | C13 不贴，改 3.9 KΩ 电阻 |
| 1 W（4Ω 喇叭） | VCC = VPD = 5 V | 300 KΩ | 6.8 KΩ | 0.1 μF | 0.01 μF |
| 2 W（8Ω 喇叭） | VCC = VPD = 5 V | 100 KΩ | 1 KΩ | 0.1 μF | C13 不贴，改 3.3 KΩ 电阻 |
| 1 W（8Ω 喇叭） | VCC = VPD = 5 V | 200 KΩ | 1 KΩ | 0.1 μF | C13 不贴，改 3.9 KΩ 电阻 |
| 3 W（4Ω 喇叭） | VCC = 3.3 V，VPD = 5 V | 150 KΩ | 1 KΩ | 0.1 μF | 0.01 μF |
| ※ 增益公式：Avd = 230K / Rin；Rin = R1 + R11 或 R3 + R12。追求最大音量时，建议 VPD 采用 5 V 独立供电。 | |||||
不换芯片，直接在板更新语音内容
语音内容烧进去之后想改，以前的做法是换芯片或者返工，现在不用了。 WT588F04AP-14S 支持通过配套在线下载器直接对板操作，整个流程大概五个步骤， 最快几分钟就能搞定。板子预留好下载接口的话，量产后维护起来会方便很多。
WT588F 开头，后缀可自定义（如 WT588F_prompt_v2.bin）。常见落地领域与推荐配置参考
WT588F04AP-14S 目前在工业、消费电子、医疗、教育玩具等多个领域有量产落地案例。 下表按场景列出了常见用途和推荐硬件配置，可以作为方案设计的起点，实际参数以具体应用测试为准。
| 应用领域 | 典型用途 | 推荐配置 |
|---|---|---|
| 工业自动化 | 设备状态播报、安全报警提示、操作指引 | 5 V 供电，4Ω 3W 喇叭，两线串口 |
| 智能家居 | 门铃、烟雾报警、语音门锁提示 | 3.3 V 供电，4Ω 1W 喇叭，一线串口 |
| 医疗器械 | 仪器操作提示、用药提醒、警示播报 | 3.3 V 供电，低功耗休眠，一线串口 |
| 玩具与教育 | 点读笔、益智玩具、互动音效 | 3 V 电池供电，4Ω 1W 喇叭，按键触发 |
| 汽车电子 | 倒车雷达提示、车载语音导航辅助 | 5 V 供电，EMI 滤波配置，两线串口 |
| 公共广播设备 | 语音广告机、迎宾提示、公共场所播报 | 5 V 供电，4Ω 3W 喇叭，在线下载更换语音 |
三个实际问题，一颗芯片的回答
做语音提示类产品，工程师通常会面对三个问题：外置功放让 BOM 变复杂怎么办、 量产后语音内容需要改动怎么办、MCU 的 IO 口不够用怎么办。 WT588F04AP-14S 对这三个问题都给出了明确的答案： 功放内置、在线烧写、一线 / 两线两种接法随便选。
当然，这颗芯片不是万能的——如果你的应用需要实时合成语音、或者音频内容超过 460 KB， 就需要考虑其他方案。但对于大多数固定提示语、报警音、引导语类的应用来说， 它的存储空间和功能组合基本够用，性价比也经得起推敲。
深圳唯创知音电子有限公司专注语音芯片领域二十余年， 提供配套的网页上位机制作工具、下载器和技术支持， 从方案设计到量产维护都有人跟进，不是买完就不管的那种。
