一款实现电子时钟LCD屏幕驱动+语音播报的应用方案解析【WT2003H语音拓展芯片】

发布时间:2022-05-17 11:02 | 点击次数:0
  随着现代生活节奏的加快,简单快捷的产品越来越受到人们的青睐,产品也越来越注重人机交互和简单明了的用户体验,一款具备LCD屏幕的产品往往更具有竞争力,不可否认,LCD屏幕赋能了产品市场竞争力。

  上海小语音一直致力于让复杂变简单,LCD屏幕复杂的驱动协议让很多开发工程师望而却步,而我司开发的这款WT2003H语音芯片,仅需要简单的UART协议即可对接产品的LCD屏幕,让控制变简单,让开发更便捷。下面介绍一下 WT2003H语音芯片。

  WT2003H 是一款功能强大的高品质语音芯片,采用了高性能 32 位处理器、高频率可达 120MHz。 具有低成本、低功耗、高可靠性、通用性强等特点,可内置 350 秒/900 秒语音容量。现有 WT2003HX-16S、 WT2003HX-24SS、WT2003HP8-32N(体积小 4*4MM) 三种封装的芯片。这款芯片的参数如下:

  1、支持高品质语音音频格式,支持MP3和WAV格式,(音频码率支持 8Kbps~320Kbps) 声音优美;2、内置 0.5W D 类功放;3、16bit高精度ADC和DAC;4、支持 UART 更新程序以及语音;

  WT2003H因其优异的性能参数和强大的功能广泛应用于各种语音应用场合,比如玩具,按摩器,电子锁等行业,下面介绍一下WT2003H4-16S语音拓展芯片在时钟产品中的应用。

  WT2003H4-16S语音时钟方案实例

  1)方案概述

  WT2003H4-16S时钟应用方案集LCD屏幕显示,时钟读取,语音播报于一体,客户无需知道具体的通信协议接口,只需要通过UART串口协议即可配置LCD屏幕显示,实时读取时钟信息,实现控制当前语音播放闹钟设置等功能,免去客户开发的难度,缩短客户产品开发周期,实现客户产品价值最大化。

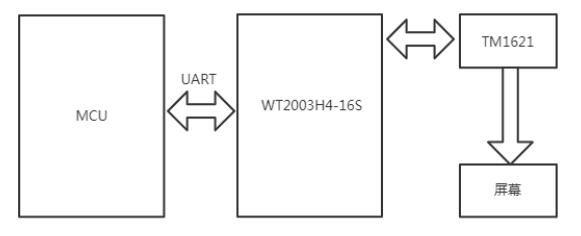

  2)设计框图

  本方案采用WT2003H4-16S封装的芯片,外加TM1621 LCD屏幕驱动芯片,主控MCU芯片,以及LCD屏幕,即可实现本方案闹钟产品功能。

语音IC方案

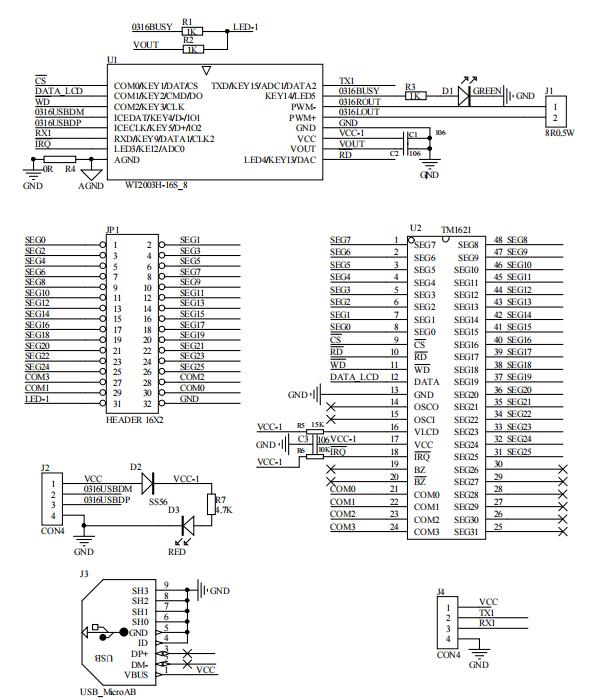

  3)设计原理图

语音IC方案

  4)设计思路

  1.时钟更新

语音IC方案

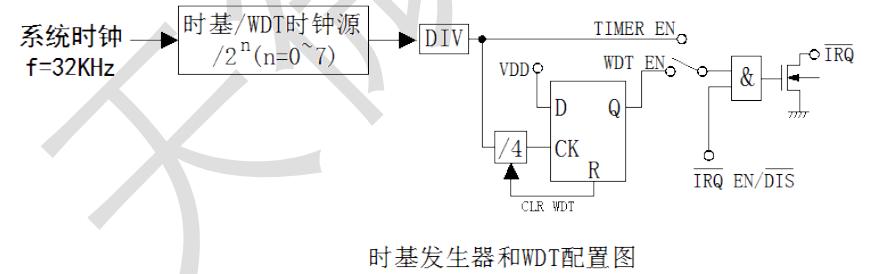

  本方案通过配置TM1621芯片的时基发生器产生准确的时基,WT2003H芯片脚连接到TM1621的/IRQ 脚,通过中断扫描方式检测外部电平信号,进而实现时钟数据更新。为了降低时间数据的误差,通常而言,TM1621需要采用外部晶振,OSCI 和 OSCO 外接一个 32.768KHz 晶振用于产生系统时钟;

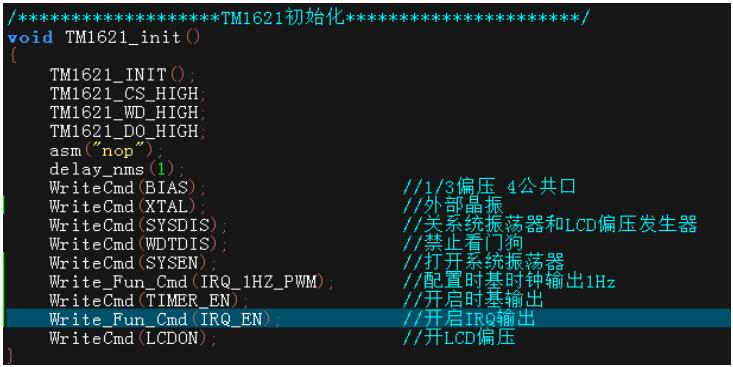

  TM1621初始化配置代码:
语音IC方案

  2.LCD显示

  本方案采用UART串口方式控制WT2003H,进而通过WT2003H配置TM1621芯片驱动外部LCD屏幕,那么问题在于,屏幕的规格各式各样,如何才能实现通用的UART协议,去对接多种多样的屏幕接口呢 ? 这里我们会设置一个规则,只要按照这个规则去配置LCD屏幕,即可实现通用化的串口操作。

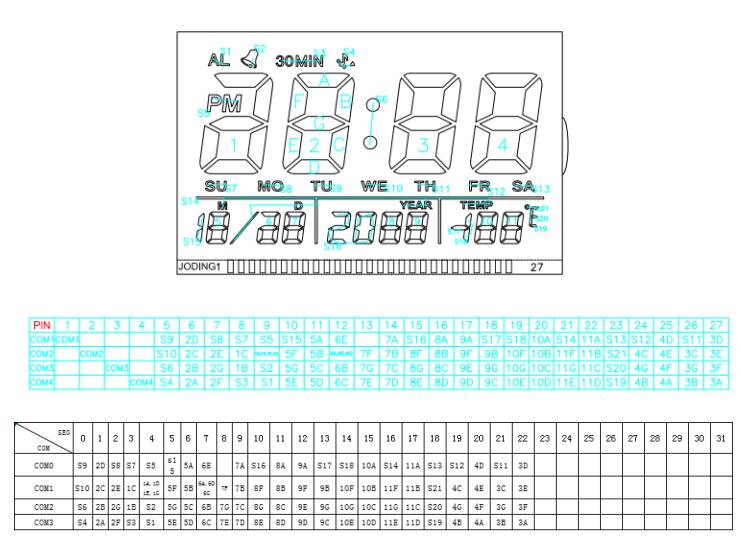

  下面是我们选用的屏幕COM口和SEG口的对应表,客户仅需要关注其中排列顺序, 按照协议说明配置好数码管的相应参数, 即可通过串口控制数码管数据显示。
语音IC方案

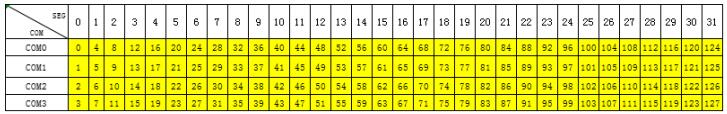

  下图为SEG和COM对应坐标的参数,该参数固定不可变,可以定位到LCD每个点的位置.LCD显示部分最重要的是对应于LCD屏幕的数码管部分,通过配置每个数码管的参数,即可输出对应的数字。下面在串口交互部分重点说明。

语音IC方案

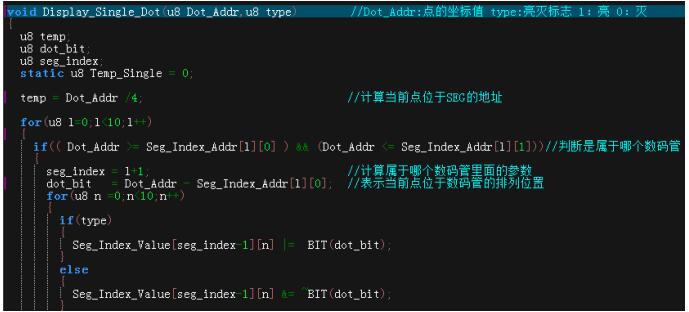

  点亮LCD某个点的代码实现方式:
语音IC方案

  3.串口交互

  3.1. UART 硬件连接

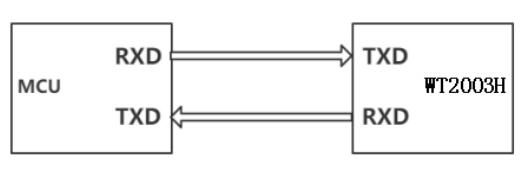

  芯片 UART 接口硬件连接方式如下图所示:
语音IC方案

  框图为WT2003H 芯片与MCU芯片UART 接口连接示意图

  3.2. 协议命令格式

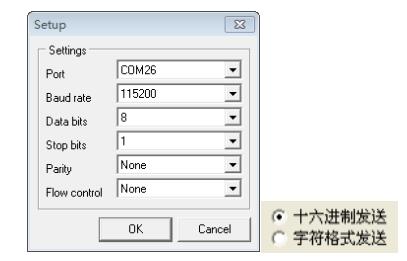

  标准 UART 异步串口接口,属于 3.3V TTL 电平接口。通讯数据格式是:起始位:1 位;数据位:8 位;奇偶位:无;停止位:1 位。使用电脑串口调试助手,需要正确设置串口的参数,设置如图:
语音IC方案
语音IC方案

  注意:“长度”是指长度+命令码+参数+校验和的长度,“累加和校验”是指长度+命令码+参数的累加和的低八位。

  返回码格式

语音IC方案

  参数:   00 :表示执行成功。01 :表示执行错误。02: 表示文件不存在

  3.3.  命令列表(这里只介绍LCD驱动指令)

  1.设置数码管位命令( B0 )
语音IC方案

  回应:执行成功



  客户如果想要显示对应数码管的值,必须先通过此条命令进行配置相应的数码管,否则无法正常进行显示。

  数码管位号: 表示第几个数码管,客户可以自己定义

  段参数:    表示数码管对应的段所指向的坐标,分别按照顺序表示数码管的ABCDEFG,每个段通过一个字节进行表示, ,没有的通过0XFF表示

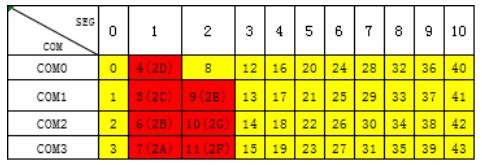

  例如 设置数码管2,从COM口和SEG口的排列位置来看,数码管2号ABCDEFG对应的坐标如下,所以我们的段参数数据为: 0X07 0X06 0X05 0X04 0X09 0X0B 0X0A
语音IC方案

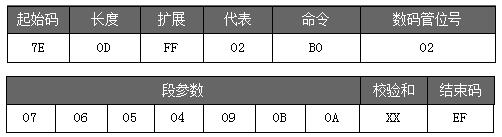

  因此,设置数码管2号,客户需要发送 :
语音IC方案

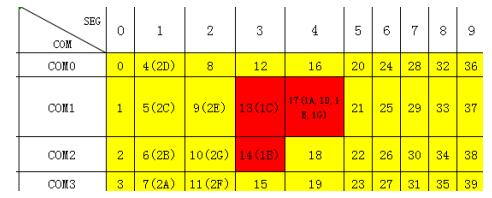

  注意:对于同一个坐标涉及到多个数码管段号的情况,同样的,每个段对应的地址数据相同

  例如:配置数码管1号,客户需要发送 7E 0D FF 02 B0 01 11 0E 0D 11 11 FF 11 XX EF
语音IC方案

  2. 数码管显示命令( B1 )
语音IC方案

  回应:

  执行成功


  固定地址模式:

  当模式设置为0xB1时(即是设置成固定地址模式时),此地址命令可以设置固定的数码管位数。可以同时指定4个,也可以指定其中某几个亮。例如:7E XX FF 02 B1 C3 03 XX EF 表示第3个数码管显示3。若设置成为固定地址模式的话,需要使用数码管序号+数值+数码管序号+数值+...+数码管序号+数值的指令形式,即是:Cx  XX  Cx  XX  Cx  XX  Cx  XX,例如:7E XX FF 02 B1 C1 02 C3 03 XX EF表示第1个数码管显示2,第3个数码管显示3,其他数码管灭掉。

  3.LCD显示点命令(B3)

语音IC方案

  回应:

  执行成功

语音IC方案

  此条命令可以控制LCD屏幕的任意点位置的亮灭,01代表点亮 00 代表灭。例如: 7E 08 FF 02 B3 01 13 C5 EF 表示点亮闹钟标志
