做过录音方案的工程师大概都有这个经历：板子焊好了，代码跑通了，插上麦克风一录——"沙沙沙"的底噪清清楚楚地躺在音轨里。回放的时候只要音量稍微拉大一点，那层持续的白噪声就盖不住了。客户一听就皱眉头，你也头疼，因为不知道问题到底出在哪个环节。
底噪的来源不止一个，是整条音频链路上多个环节的贡献叠加。麦克风有自己的本底噪声，ADC采集时会引入量化噪声和电路热噪声，电源纹波会通过供电线路耦合进模拟信号，PCB走线如果模拟地和数字地处理不当，数字开关噪声也会串进来。这几个噪声源叠加在一起，最终就是你听到的那个"沙沙"声。
这里有一个认知误区值得说一下。不少工程师遇到底噪问题，第一反应是换一颗更好更贵的麦克风。但如果瓶颈不在麦克风而在ADC——比如ADC本身的信噪比只有80dB出头，那换什么麦克风都没用。因为ADC的量化噪声已经把底噪的"地板"定在那里了，麦克风送进来再干净的信号，经过一个底噪很高的ADC之后，出来的数据照样带着一层厚厚的噪声。所以排查底噪问题的第一步不是盲目换料，而是先把链路上每一环的噪声贡献量搞清楚。
信噪比（Signal-to-Noise Ratio，SNR）的定义不复杂：有用信号的强度跟噪声强度的比值，用分贝（dB）表示。数值越大，说明信号相对于噪声越"干净"。但这个指标在不同语境下的含义不太一样，容易混淆。
消费级音频设备的SNR一般在90dB左右。95dB算是及格线，能听出底噪但不严重。100dB以上进入专业级领域，安静环境里底噪基本不可闻。105dB是什么概念？已经到了Hi-Fi解码器的水平——你在安静房间里把音量开到正常听感，耳朵贴着音箱也几乎听不到噪声底。
关键的一点：录音链路的整体信噪比取决于链路里最差的那一环。麦克风、前置放大（如果有的话）、ADC、DAC、后续的编码压缩，每一个环节都有自己的噪声贡献。就像木桶装水，最短的那块板决定了水位线。所以一颗芯片标称DAC信噪比105dB，并不意味着整条链路就能达到105dB——前提是前端ADC和麦克风也得跟得上，任何一环拉胯都会把整体水平拽下来。
ADC（模数转换器）是把模拟音频信号变成数字数据的核心环节，这个转换过程本身就会引入噪声。了解噪声从哪来，排查的时候才有方向。
量化噪声是ADC固有的，跟位数直接挂钩。16位ADC把模拟信号的幅度分成65536个台阶，理论动态范围是6.02 x 16 = 96.3dB。实际电路中因为非线性失真和其他因素，有效动态范围会比这个理论值低一些。24位ADC的理论值是144dB，但没有任何一颗24位ADC能做到这么高——电路中的热噪声、电源噪声、时钟抖动噪声会把有效位数（ENOB）往下拉。所以看一颗芯片的ADC信噪比，纸面上的位数是参考，实测的SNR值才是真实水平。
热噪声更麻烦，因为它是物理规律决定的，没有办法完全消除。导体内部的自由电子做随机热运动，在电阻两端产生微弱的电压波动，这个波动经过放大电路之后就成了可闻的底噪。温度越高、带宽越宽，热噪声越大。所以录音芯片的工作温度范围虽然标到85℃，但高温环境下底噪确实会比常温时高一些，这是物理限制，任何芯片都一样。
时钟抖动是另一个经常被低估的噪声源。ADC的采样时钟如果存在相位抖动——也就是说每次采样的精确时间点在微微晃动——采样到的幅度值就会有误差，这个误差转化到频域就是噪声。采样率越高，时钟抖动对信噪比的影响越明显。这也是为什么规格书里指定了24MHz晶振而不是随便用一颗——晶振的相位噪声指标直接影响ADC的采样精度，便宜的晶振省几毛钱BOM成本，底噪可能多出好几dB。
电源噪声可能是实际项目里踩坑最多的。ADC的参考电压和供电如果带着纹波——比如用了DC-DC供电但没做好LC滤波，或者LDO的PSRR（电源抑制比）不够高——这些纹波会直接叠加到模拟信号上被一起量化。表现出来就是录音里有一层固定频率的"嗡嗡"声或者"嗞嗞"声，跟随机性的白噪声不一样，这种底噪在频谱上能看到明显的尖峰。解决办法要么是给ADC单独供一路干净的LDO电源，要么选一颗内部就集成了电源管理的芯片——WT2000A3-42N走的就是后一条路。
WT2000A3-42N的DAC信噪比标称≥105dB，THD+N做到-77dB，噪声底只有5.8uVrms（A加权）。这几个参数不是孤立的成绩单，它们背后是一整套硬件设计在做支撑。
5.8uVrms是什么水平？人耳在极度安静环境下的听觉阈值大约对应20uPa的声压级，换算到电路里的电信号大概是几个微伏。5.8uVrms已经低于人耳能感知到的最小信号了。换句话说，这颗芯片DAC输出的噪声底已经小到你的耳朵"听不见"的地步——你听到的任何噪声都不是芯片DAC产生的，而是来自链路上其他环节。
内部电源管理是达成这个指标的关键因素之一。WT2000A3-42N集成了DC-DC降压和LDO两路供电。DC-DC模式下VOUT最大负载电流200mA，LDO模式下100mA。芯片内部就把供电这件事处理干净了，不需要外围再额外搭一级LDO来给模拟部分供电。对比一些需要外部精心设计电源方案的录音芯片，WT2000A3-42N在这方面省了工程师不少事，也降低了因为外围电源设计不当引入噪声的风险。
差分输出架构也是105dB的功臣之一。相比单端输出，差分输出同时传输一对幅度相同、相位相反的信号。接收端做差分放大时，两路信号里的共模噪声（主要是电源耦合进来的噪声和空间辐射干扰）会被相互抵消，而有用信号因为相位相反反而幅度翻倍。理论上差分架构比单端架构信噪比高6dB。WT2000A3-42N差分输出1Vrms、单端输出520mVrms的参数差异也印证了这一点。
DAC负责把数字音频变成模拟信号输出给你听，ADC负责把麦克风的模拟信号变成数字数据存下来。录音品质好不好，ADC的指标更关键——因为它是录音链路的最前端，信号从这一步开始数字化，后面所有的处理都是基于这个数字数据做的。
WT2000A3-42N的双通道24位ADC实测信噪比95dB，THD+N -75dB。在录音芯片这个品类里，这个指标已经属于专业级水平了。很多标称"录音功能"的语音芯片ADC信噪比只有70-80dB，录出来的音频底噪在安静环境里都能明显听到，更别说噪声环境下了。
95dB的ADC信噪比跟105dB的DAC信噪比配合起来，形成了一个很有意思的动态范围裕量。ADC比DAC低10dB，看起来DAC"浪费"了，但这个裕量恰恰给了后续的ENC降噪算法足够的空间来工作。降噪算法在处理音频数据时会不可避免地引入一些计算伪影（artifacts），如果ADC的底噪本身就很高，这些伪影叠加在已有的高底噪上会变得更明显。ADC底噪足够低的话，降噪算法的"操作空间"就大多了——它可以在压制环境噪声的同时不用担心把ADC底噪也"放大"出来。
48kHz的ADC采样率上限也有实际意义。人声能量集中在300-3400Hz，电话语音8kHz采样率确实够用。但环境噪声的频谱分布比人声宽得多——空调风声有大量低频分量延伸到100Hz以下，键盘敲击、纸张翻动的高频分量可以到10kHz以上。如果ADC采样率只有8kHz或16kHz，超过奈奎斯特频率的噪声分量会被折叠回低频段（混叠），变成算法没有办法区分的"伪噪声"。48kHz采样率覆盖了20kHz以内的完整可听频段，避免了混叠问题，也给噪声估计算法提供了更完整的频谱信息。
芯片选型只是底噪控制的第一步。实际做项目的时候，外围设计和器件选型对最终底噪水平的影响可能比选哪颗芯片还大。
麦克风的本底噪声是第一关。WT2000A3-42N的规格书3.2.5节明确要求麦克风信噪比不低于60dB。低于这个值的麦克风，它自己就在"制造"噪声——你还没开始录环境噪声呢，麦克风已经往ADC里灌噪声了。有些低端驻极体麦克风SNR只有50dB出头，接在95dB信噪比的ADC上，整体SNR直接被麦克风拉到50dB的水平，芯片的性能完全发挥不出来。选麦克风的时候，SNR≥60dB是一条硬线。
PCB布局是第二关，也是最容易翻车的。几个关键的布局原则：模拟地和数字地在芯片底部通过0欧姆电阻或磁珠单点连接，不要在板子上大面积重叠；音频信号走线尽量短，远离高速数字信号线（SPI时钟、SD卡数据线这些）；ADC的参考电压去耦电容要尽量靠近芯片管脚放，走线粗短；麦克风走线要包地处理，防止空间辐射干扰被天线效应拾进来。WT2000A3-42N的规格书引脚描述里专门标注了AGND（模拟地）"与GND直连或经过0欧姆电阻再与GND相连"，这个细节在实际PCB设计时要严格照做，不要图省事把AGND和GND随便接到一起。
TF卡的干扰是一个经常被忽略的坑。TF卡在写入数据的时候，内部的NAND闪存会进行编程操作，瞬间电流变化会在电源线上产生尖峰，通过电源地耦合到音频链路里。如果你发现录音底噪是间歇性出现的——录一会儿出现一阵"嗞嗞"声，然后又消失——大概率就是TF卡在执行写入操作时产生的干扰。解决办法是在TF卡的VDD_SD供电脚上多加一级LC滤波，让TF卡的电源噪声不要传导到芯片的模拟部分。WT2000A3-42N专门有一路VDD_SD引脚给SD卡独立供电，就是为了隔离这部分干扰。
遇到底噪问题不要急着换芯片或者换麦克风，按顺序做三步测试，基本就能定位瓶颈在哪个环节。
第一步：裸测芯片。断开所有外部输入——不接麦克风，ADC输入端悬空或接一个低噪声的信号源。录一段音频，观察底噪水平。如果这时候就能听到明显的噪声，问题100%出在芯片供电或PCB布局上——因为外部噪声源已经被排除了。重点检查VCC42的电源纹波、去耦电容的容值和摆放位置、AGND和GND的连接方式。
第二步：接麦静录。接上麦克风，把设备放到消音室或者深夜极其安静的房间里录一段。这时候录到的噪声基本就是"麦克风本底噪声 + ADC量化噪声"的总和。如果底噪明显高于第一步，说明麦克风本身在贡献噪声，需要检查麦克风的SNR指标是否达标。如果跟第一步差不多，说明麦克风底噪控制得不错。

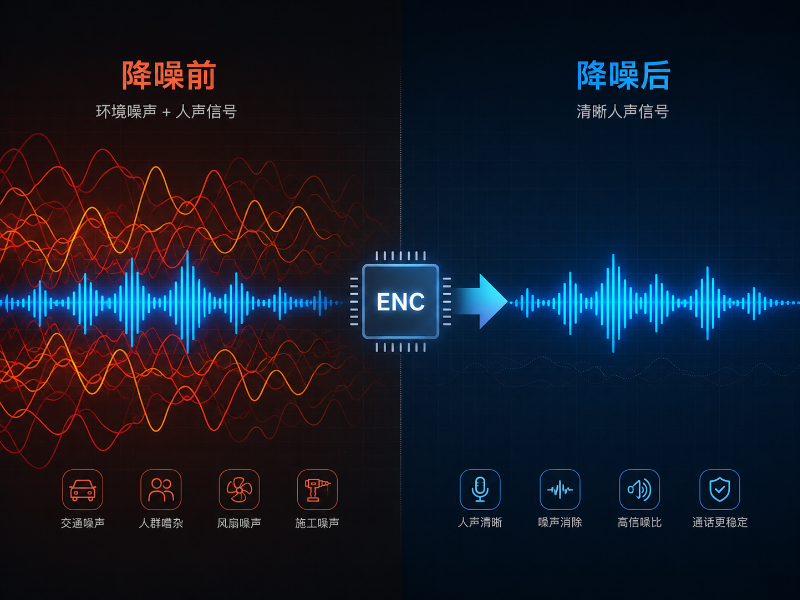

第三步：实际场景录制。回到产品实际使用的环境里录一段——办公室、会议室、车间、户外，看你的产品用在哪里。对比前两步的结果，差距就是环境噪声的贡献量。如果环境噪声远大于前两步的底噪水平，那优化方向就不是继续压低芯片底噪了，而是靠ENC降噪算法来处理环境噪声。WT2000A3-42N内置的ENC算法就是干这个的——在前端ADC提供了足够干净的信号之后，ENC负责把环境噪声从混合信号里剥离出去。
这三步做完，底噪的来源基本就清楚了。是供电问题就优化电源，是麦克风问题就换料号，是PCB问题就改版，是环境噪声问题就上ENC算法。对症下药，比盲目换器件效率高得多。
底噪问题从来不是一个"换颗芯片就行"的单点问题，是整条音频链路从麦克风到ADC到电源到PCB的系统工程。WT2000A3-42N在芯片层面给了一个足够好的硬件基础——24位ADC 95dB信噪比、24位DAC 105dB信噪比、集成电源管理、QFN42小封装——这些参数意味着芯片本身不会成为链路的瓶颈。但要真正发挥出这些参数的水平，外围的麦克风选型、PCB布局和电源设计也得跟上规格书的要求。
如果你正在做的录音方案被底噪问题困扰，建议先按上面说的三步测试法排查一遍，定位问题环节，然后再决定是换芯片、换麦克风还是改PCB。如果需要获取WT2000A3-42N的完整规格书、参考原理图或申请样片做实测对比，可以直接联系唯创知音技术支持
