语音血压计语音芯片成熟开发方案

发布时间:2025-07-02 | 点击次数:0

  血压计这个行业从传统的思维来看很难有什么创新,常规思维就是“不就是个血压计吗?能翻什么新花样”,但是语音芯片给血压计市场带来了不一样的变化,而WT588F02KD-32N给血压计行业带来了更不一样的变化,传统方案需堆叠语音芯片、存储单元、功放及LED驱动模块,不仅成本高、开发周期长,更因多芯片协同问题导致语音播报与屏幕显示不同步,影响测量结果传达效率。而WT588F02KD-32N以单芯片集成方案直击痛点,为血压计提供声光一体的高效解决路径。

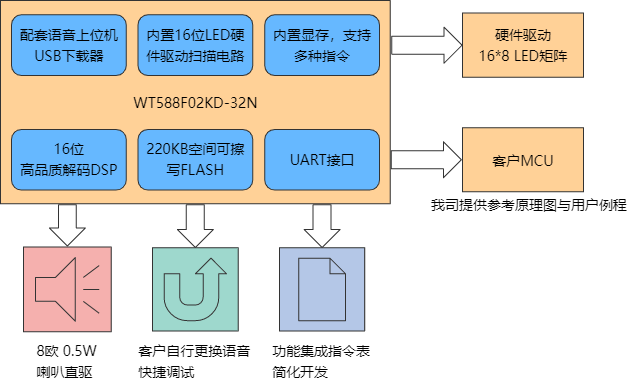

WT588F02KD-32N

  硬件直驱:告别显示延迟痛点

  血压计需实时显示高压、低压、心率等复杂数据,传统LED驱动电流不足常导致屏幕闪烁或亮度不均。WT588F02KD-32N凭借矩阵式LED直驱架构,单 LED 驱动电流达 50mA,强大的驱动能力轻松驱动16位数码管。结合动态扫描控制技术,确保数值清晰稳定;配合语音播报指令(如组合播放B0指令),实现测量结果"播报+显示"低延迟同步,彻底消除用户因视觉/听觉信息错位产生的误读风险。

  单芯集成:破解成本与开发困局

  相较于分离式方案(语音芯片+CODEC+功放+LED驱动芯片),WT588F02KD-32N以高集成度重构设计逻辑。芯片内置 16 位DSP核心,直接支持WAV/T3Z 音频解码(采样率最高24kHz),更集成200秒语音存储空间,客户可通过配套下载器自主更新语音库。开发端依托成熟的UART指令体系(默认9600波特率),仅需简单串口命令即可调用语音播报、音量32级调节(AE指令)、曲目循环模式(AF指令)等功能,开发周期缩短50%以上。

组合播放:血压播报场景的精准适配

针对血压计特有的"高压-低压-心率"分段播报需求,芯片深度优化组合播放功能(B0指令)。通过单条指令即可编排多段语音(如"收缩压"→数值→"舒张压"→数值→"心率"→数值),最大支持20段曲目链式触发。播放过程中自动屏蔽新指令干扰,确保播报连贯性;更支持播放中暂停/续播(AA指令)、紧急停止(AB指令),完美应对医疗场景中的突发操作需求。例如指令"7E 04 0A B0 03 00 01 00 02 00 03 C3 EF"即可实现三段测量数据的无缝播报,解决传统方案语音割裂的体验痛点。具体功能以及对应指令表可查看附表 1

 WT588F02KD-32N封装管脚图

WT588F02KD-32N3.0-5.5V宽电压支持强化设备续航,QFN32封装(4×4mm)节省90%布板空间。其工业级温度耐受(-20℃~+85℃)与抗干扰设计,确保在家庭、社区医院等复杂环境中稳定运行,为智能血压监测提供高可靠声光引擎。

CMD详解

对应功能

参数

备注

A0

指定Flash索引播放(全盘)

A0+XX XX

XX XX00 00-FF FF为曲目地址

AA

暂停/续播命令

-

AB

停止命令

-

AC

下一曲命令

-

AD

上一曲命令

-

AE

音量控制命令

AE+XX

XX00-1F,共32级音量,00为静音,1F为最大音量

AF

指定播放模式

AF+XX

XX

00为单曲不循环播放模式(上电默认)

01为单曲循环播放模式;

02为所有曲目循环播放模式;

B0

组合播放

B0+曲目数+曲目地址+曲目地址

曲目数:XX,范围01~14

曲目地址:地址1+地址2+…+地址N(最大连码数20

C0

查询当前软件版本

 -

C1

查询当前设置音量

 -

C2

读取当前工作状态

 -

FF 02 B0

数码管显示

FF 02 B0+CX+XX+…

CX:数码管序号

XX:数码管显示数值,详情看下文

FF 02 B1

数码管固定模式

FF 02 B1+CX+XX

CX:数码管序号

XX:数码管显示数值,详情看下文

FF 02 B5

单个LED设置

FF 02 B5+CX+有效标+数据

CX:数码管序号

有效标:00为关闭,01为点亮

数据:表示数码段位

FF 02 B6

亮度参数设置

FF 02 B6+XX

XX:亮度设置,范围00-0800为全灭,08为最大亮度

FF 02 B7

数字动态显示设置

FF 02 B7+数码管位状态+数据

数码管位状态:(2Byte表示16个数码管)

1bit位,0为不闪烁,1为闪烁

数据:闪烁时间,范围0064-FFFF,单位ms

FF 02 B8

图形动态显示设置

FF 02 B8+图号+数据

图号:指定显示图形,范围1-2

数据:扫描一组灯所亮的时长,范围0064-FFFF,单位ms

FF 02 B9

圆点动态闪烁设置

FF 02 B9+数码管状态+数据

数码管位状态:圆点数码管状态

2Byte表示16个数码管)

1bit位,0为不闪烁,1为闪烁

数据:闪烁时间,范围0064-FFFF,单位ms

附表1  WT588F02KD-32N 功能及其对应指令表
