语音药盒对于老年人来说是一个非常重要也是非常贴心的产品，对于每天需要按时服药的人来说，有一个定时器和提前分好的药是非常重要的，尤其是老人在外面的时候，对于这类型的产品就更依赖了。

WT588F02B-8S（C006_03）电子药盒产品设计方案中带有光波通讯功能，通过手机APP，对准产品，即可将APP中设置的数据直接下发给产品。大大简化了市场现有方案在时间校准、服药定时设置等复杂而繁琐的操作，只需通过手机APP设置好，通过光波通讯传输给产品，即可配置好相应的功能。市面上普通的电子药盒，一般采用数码管显示或者是用LCD屏来显示。目的就是为了设置时间等操作，能够通过数码管/LCD屏显示设置过程，这样无形中又增加了一颗显示驱动芯片，让电路设计变得复杂且增加了元件成本。而WT588F02B-8S（C006_03）方案，不需要数码管，也无需LCD屏。只需通过APP即可设置。操作上大大简化客户操作，成本上减少LCD和LED数码管的成本，简化了设计电路，研发上更加简单快捷。

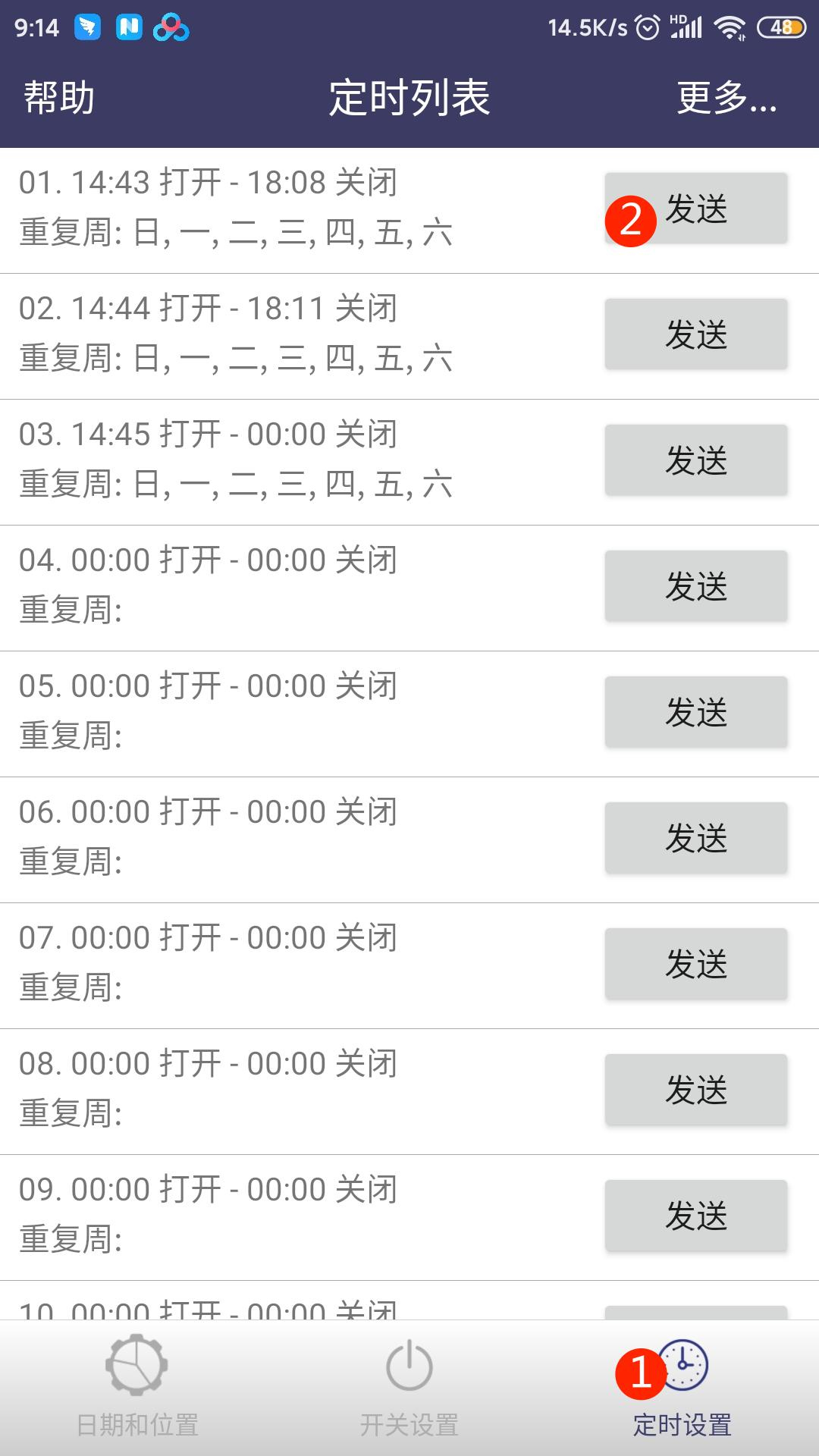

APP界面图如下：（APP可以提供技术支持，帮助客户进行修改个性化界面）

WT588F02B电子药盒方案设计实例

1）电子药盒方案概述

功能特点

1.手机app闪光灯传输控制

2.标准时钟功能（报时功能）3.闹铃设置（支持APP设置）4.语音播报 5.可以连接MCU（UART/9600）

2）器件选型

部位 型号 特性概述

主控 WT588F02KD 16位DSP、32MHz、183K RAM、可重复擦写、…

时钟部分 WT5T01 -5~+20ppm、31.25ms

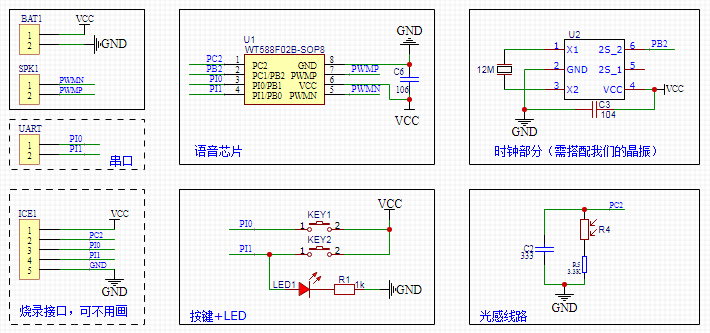

a. 设计原理图

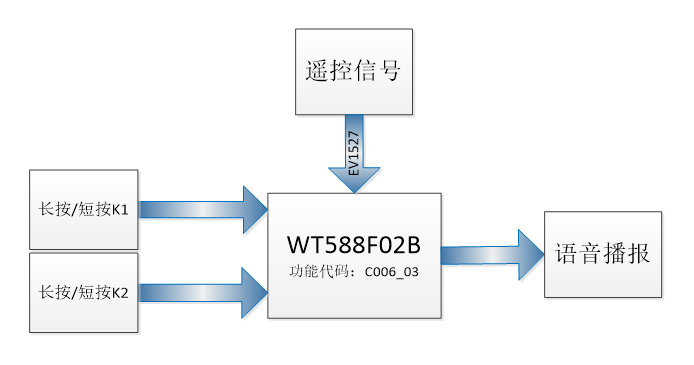

3）应用框架图

4）WT588F02B基本功能和特点

1.16位DSP语音芯片、32Mhz内部振荡；

2.工作电压2.0~5.5V；建议电压：2.2~4.0V（由于串口使用TTL电平通信）

3.16bit的PWM输出，可直接驱动8R 0.5W喇叭；

4.支持6K~32Khz的WAV文件；

5.串口协议 UART、9600波特率

6.客户可以通过配套下载测试板在线更换芯片内部语音内容；

7.带语音提示功能；

8.支持32768段地址，有更多需求可以扩展；

9.芯片内部有256K byte 的存储空间、可以扩展部分空间给客户MCU做缓存空间使用。

10.芯片主控程序和内置存储数据均可擦除再烧写。

11.读取当前时钟信息： 年、月、日、时、分、秒、周

12.设置当前时间信息： 年、月、日、时、分、秒

13.设置报警信息：列表 20组报警

14.放置用户数据（读写）：256个字节 放在FLASH里面

15.低电压检测功能，当电压低于3.3V时，不播放语音，并将低电压标志位置

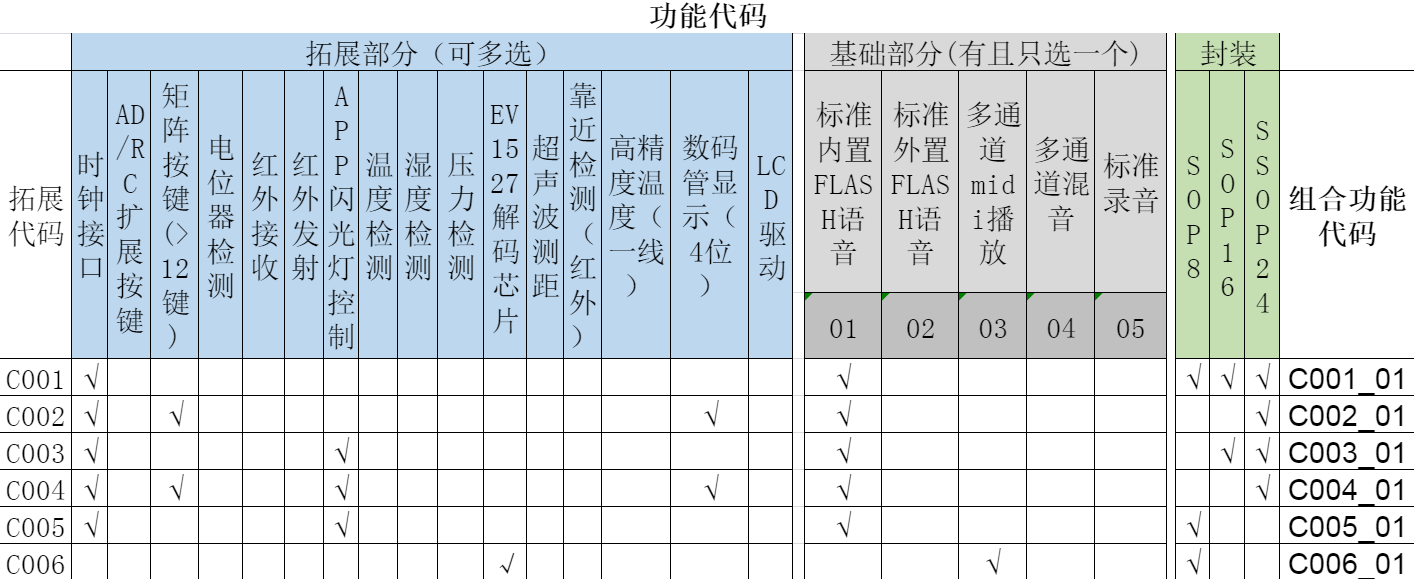

如果对其他产品感兴趣的，可以根据这个功能代码，去选择感兴趣的芯片功能。
